Защитите IP-камеры и сеть до того, как гроза выведет их из строя
I-Pro защищает уличные IP-камеры, PoE-коммутаторы и видеорегистраторы от импульсных перенапряжений. Поддерживает гигабитную сеть и PoE/PoE+.
- Монтаж в разрыв линии Ethernet
- Скорость 10/100/1000 Мбит/с
- Ток разряда до 10 кА
- Гарантия 3 года
Нужен быстрый совет инженера: +7 (985) 491-49-48
Выберите свой сценарий
Частному владельцу, монтажнику и проектировщику нужна разная глубина информации — здесь можно сразу перейти к нужному разделу.
Дом и небольшой объект
Защита одной или нескольких уличных камер, роутера, коммутатора и регистратора.
Пройти грозовой тестМонтажник и интегратор
Готовые решения для 1, 4, 8, 16 и 24 линий, понятная схема подключения и подбор под оборудование.
Смотреть решенияПроектировщик и ГИП
Паспорт, декларация ЕАЭС, каталог и помощь с включением оборудования в спецификацию.
Открыть документыГрозовой тест I-Pro
Соберите защиту линии и запустите импульс. Стенд покажет слабое место схемы и рассчитает подходящий комплект.
Это наглядная учебная модель работы УЗИП. Итоговая схема зависит от внешней молниезащиты, качества PE и условий конкретного объекта.
Соберите схему
Выберите компоненты слева и нажмите «Запустить грозу».
Готовые решения I-Pro
Выберите вариант по количеству линий и месту установки. В карточке товара находятся подробные характеристики и оформление заказа.
I-Pro Gigabit PoE+
- 10/100/1000 Мбит/с
- PoE AF / AT / passive
- Для помещения или гермобокса
I-Pro Gigabit PoE+ IP55
- Готовое уличное исполнение
- Подключение через RJ-45
- Защита одной линии
I-Pro Gigabit PoE+ X4
- Защита 4 гигабитных линий
- Нержавеющий корпус
- Крепление на DIN-рейку
I-Pro Gigabit PoE+ X8
- Защита до 8 гигабитных линий
- Для узла с PoE-коммутатором
- Компактное групповое решение
I-Pro Gigabit PoE+ X16
- Защита 16 гигабитных линий
- Общее заземление всех портов
- Возможна установка в 19-дюймовую стойку
I-Pro Gigabit PoE+ X24
- Защита до 24 гигабитных линий
- Для серверной или шкафа связи
- Единое решение для большого объекта
Без правильного заземления защита не сможет отвести импульс
До покупки проверьте наличие PE и единую систему уравнивания потенциалов. Нельзя заземлять камеру и защитные модули на несвязанные контуры.
Как подключается грозозащита
Модули включаются в разрыв линии между камерой и магистральным кабелем. Нажмите на схему, чтобы открыть её в полном размере.
Выбор по количеству линий
Все основные модели работают в гигабитных сетях и поддерживают PoE. Выбирайте исполнение по количеству защищаемых портов и месту монтажа.
| Модель | Линий | Исполнение | PoE / PoE+ | Скорость | Цена |
|---|---|---|---|---|---|
| I-Pro Gigabit PoE+ | 1 | Базовое, RJ-45 | ✓ | 10/100/1000 Мбит/с | 2 208 ₽ |
| I-Pro Gigabit PoE+ IP55 | 1 | Уличное IP55 | ✓ | 10/100/1000 Мбит/с | 2 684 ₽ |
| I-Pro Gigabit PoE+ X4 | 4 | DIN-рейка | ✓ | 10/100/1000 Мбит/с | 11 987 ₽ |
| I-Pro Gigabit PoE+ X8 | 8 | Групповое | ✓ | 10/100/1000 Мбит/с | 22 153 ₽ |
| I-Pro Gigabit PoE+ X16 | 16 | Монтаж в 19-дюймовую стойку | ✓ | 10/100/1000 Мбит/с | 40 095 ₽ |
| I-Pro Gigabit PoE+ X24 | 24 | Групповое | ✓ | 10/100/1000 Мбит/с | 57 762 ₽ |
Техническая документация
Файлы для проверки характеристик, подготовки спецификации и включения оборудования в проект.
Паспорт изделия
Характеристики I-Pro Gigabit PoE+, схема включения и требования к заземлению.
Декларация ЕАЭС
Документ о соответствии и ссылка на запись в реестре Росаккредитации.
Материалы для AutoCAD
Запросите помощь с DWG-блоками, аналогами и подбором оборудования под проект.
Каталог I-Pro Gigabit
Модельный ряд для одной линии, групповой защиты и проектной закупки.

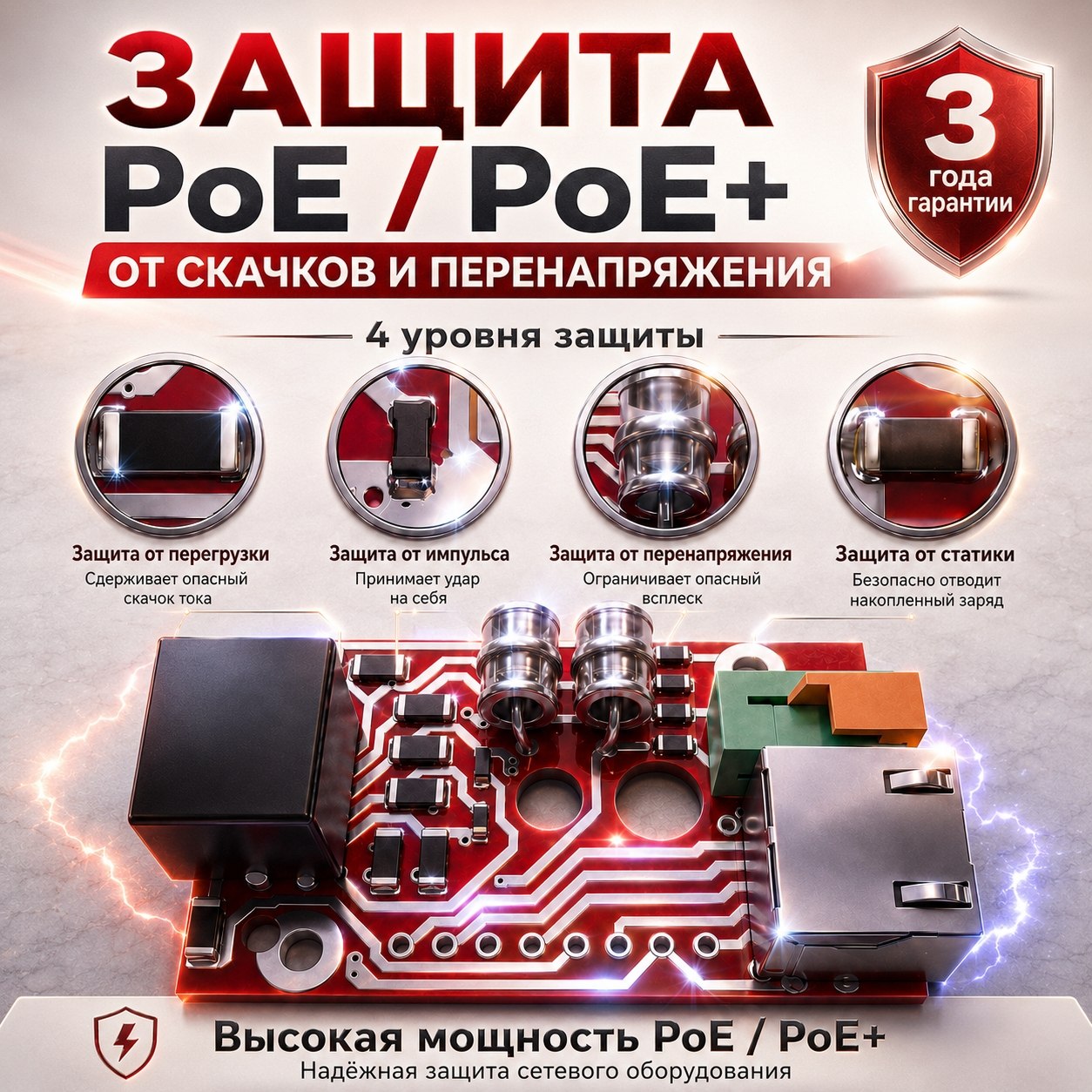

Четыре каскада защиты линии
Последовательные защитные элементы принимают импульс, ограничивают напряжение и защищают информационные пары и линии питания PoE.
- Газоразрядники GDTОтводят мощный импульс на контур заземления.
- Супрессоры TVSОграничивают всплеск напряжения на информационных парах.
- Защита от перегрузкиСнижает риск повреждения портов камер и коммутаторов.
- Быстрая реакцияЗаявленное время срабатывания — менее 5 нс.
Для частных и промышленных объектов
Подбор выполняется по параметрам линии, типу PoE, месту установки и требованиям проекта.
Что важно знать до покупки
Сколько устройств нужно для одной уличной камеры?
Для наружной линии обычно предусматривают защиту с обеих сторон кабеля: возле камеры и возле коммутатора или регистратора. Точное количество зависит от схемы объекта и системы заземления.
Будет ли грозозащита уменьшать скорость сети?
Модели Gigabit рассчитаны на линии 10/100/1000 Мбит/с. Для оборудования с гигабитными портами выбирайте именно линейку I-Pro Gigabit.
Поддерживаются ли PoE и passive PoE?
Представленные гигабитные модели поддерживают PoE AF, PoE AT и passive PoE. Перед заказом желательно сообщить инженеру модель коммутатора и камеры.
Можно ли установить защиту без заземления?
Для отвода импульса требуется правильно выполненное защитное заземление PE. Если его нет или вы не уверены в схеме, сначала проконсультируйтесь с инженером.
Как выбрать между X4, X8, X16 и X24?
Выбирайте ближайшее исполнение по числу линий возле коммутатора: X4 — 4 линии, X8 — 8, X16 — 16, X24 — 24. Для наружных камер отдельно учитывается защита камерной стороны каждой линии.
Защитит ли устройство от прямого удара молнии?
Результат при прямом ударе зависит от внешней молниезащиты, заземления и всей схемы объекта. I-Pro является частью комплексной защиты линии от импульсных перенапряжений и не заменяет внешнюю систему молниезащиты здания.
Не уверены в модели или количестве?
Пришлите количество камер, модели камер и PoE-коммутатора, место установки и информацию о заземлении. Инженер поможет проверить предварительный подбор.
